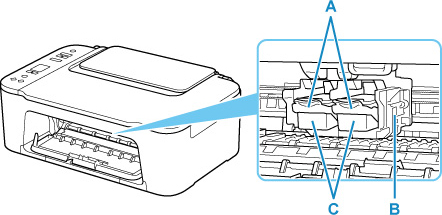

内部视图

A: 墨盒锁定杆

固定已安装的FINE 墨盒。

B: FINE墨盒固定器

安装FINE 墨盒。

彩色FINE 墨盒应安装于左侧的插槽中，黑色FINE 墨盒应安装于右侧的插槽中。

C: FINE 墨盒(墨水盒)

打印头与墨水盒集成在一起的可更换式墨盒。

注释

• 有关更换FINE 墨盒的详细资料，请参见更换FINE墨盒。

重要事项

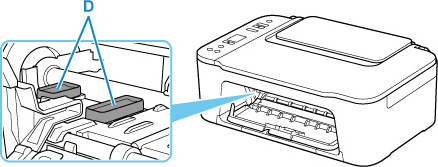

• 部件D的周围区域可能溅有墨水。 这不会影响打印机的性能。

• 请勿触摸部件D。 如果触摸这些区域，打印机可能无法正确打印。
